Chain & Component l JDT Theipa Point l TP

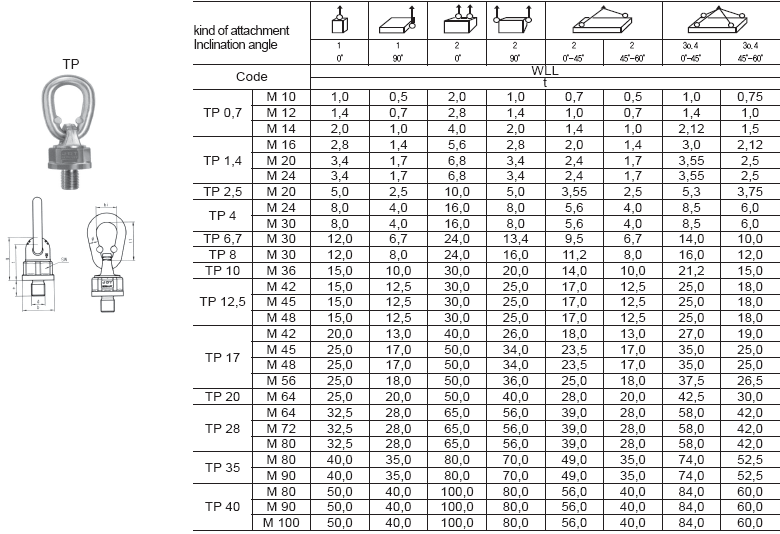

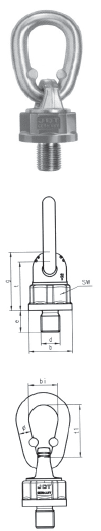

Theipa Point
▶
The New Generation of attachment swivels
code
Thread version
d×e (mm)
Tightening torque (Nm)
Pitch
DIN13
Øb
g
SW
t
Link
Ø×t×b(mm)
weight
(=kg)
Ident no.
(mm)
TP 0,7
M 10 × 18
10 - 40
1,5
36,5
48
34
41
13 × 55 × 32
0,42
0381400001
M 12 × 18
15 - 40
1,75
36,5
48
34
41
13 × 55 × 32
0,43
0381400000
M 12 × 25
15 - 40
1,75
36,5
48
34
41
13 × 55 × 32
0,43
0381400002
M 14 × 20
30 - 40
2
36,5
48
34
41
13 × 55 × 32
0,43
0381400003
TP 1,4
M 16 × 20
45 - 130
2
36,5
48
34
41
13 × 55 × 32
0,43
0381401000
M 16 × 30
45 - 130
2
36,5
48
34
41
13 × 55 × 32
0,44
0381401001
M 20 × 30
75 - 130
2,5
36,5
48
34
41
13 × 55 × 32
0,46
0381401002
M 24 × 30
90 - 130
3
36,5
48
34
41
13 × 55 × 32
0,49
0381401003
TP 2,5
M 20 × 30
100 - 170
2,5
52
68
46
57
16 × 70 × 34
0,95
0381402000
M 20 × 40
100 - 170
2,5
52
68
46
57
16 × 70 × 34
0,97
0381402001
M 20 × 50
100 - 170
2,5
52
68
46
57
16 × 70 × 34
1,04
0381402002
M 20 × 70
100 - 170
2,5
52
68
46
57
16 × 70 × 34
1,07
0381402003
TP 4
M 24 × 30
190 - 280
3
57
75
50
63
18 × 85 × 45
1,43
0381404000
M 24 × 45
190 - 280
3
57
75
50
63
18 × 85 × 45
1,48
0381404001
M 24 × 50
190 - 280
3
57
75
50
63
18 × 85 × 45
1,5
0381404002
M 30 × 35
190 - 280
3,5
57
75
50
63
18 × 85 × 45
1,5
0381404003
TP 6,7
M 30 × 35
230 - 400
3,5
70
95
65
78
20 × 85 × 46
2,33
0381406000
M 30 × 45
230 - 400
3,5
70
95
65
78
20 × 85 × 46
2,37
0381406001
M 30 × 50
230 - 400
3,5
70
95
65
78
20 × 85 × 46
2,44
0381406002
M 30 × 60
230 - 400
3,5
70
95
65
78
20 × 85 × 46
2,45
0381406003
TP 8
M 30 × 35
270 - 600
3,5
81
106
75
86
23 × 115 × 60
3,59
0381408000
M 30 × 45
270 - 600
3,5
81
106
75
86
23 × 115 × 60
3,64
0381408001
TP 10
M 36 × 50
270 - 600
4
81
106
75
86
23 × 115 × 60
3,72
0381410000
M 36 × 54
270 - 600
4
81
106
75
86
23 × 115 × 60
3,82
0381410001
TP 12,5
M 42 × 50
270 - 700
4,5
81
106
75
86
23 × 115 × 60
3,82
0381412003
M 42 × 60
270 - 700
4,5
81
106
75
86
23 × 115 × 60
3,91
0381412002
M 42 × 63
270 - 700
4,5
81
106
75
86
23 × 115 × 60
3,94
0381412000
M 45 × 60
270 - 700
4,5
81
106
75
86
23 × 115 × 60
4,03
0381412013
M 48 × 72
270 - 700
5
81
106
75
86
23 × 115 × 60
4,33
0381412001
TP 17
M 42 × 60
350 - 800
4,5
104
127
95
106
30 × 140 × 70
7,34
0381417003
M 45 × 60
350 - 800
4,5
104
127
95
106
30 × 140 × 70
7,50
0381417000
M 48 × 60
350 - 800
5
104
127
95
106
30 × 140 × 70
7,57
0381417001
M 56 × 78
350 - 900
5,5
104
127
95
106
30 × 140 × 70
8,00
0381417002
TP 20
M 64 × 96
350 - 900
6
104
127
95
106
30 × 140 × 70
8,85
0381420000
M 64 × 110
350 - 900
6
104
127
95
106
30 × 140 × 70
9,20
0381420001
TP 28
M 64 × 96
500 - 1000
6
129
174
115
135
35 × 170 × 80
16,3
0381428000
M 72 × 120
500 - 1200
6
129
174
115
135
35 × 170 × 80
17,6
0381428001
M 80 × 150
500 - 1200
6
129
174
115
135
35 × 170 × 80
19,5
0381428002
TP 35
M 80 × 120
500 - 1400
6
148
187
135
146
43 × 220 × 100
25,1
0381435000
M 90 × 150
500 - 1500
6
148
187
135
146
43 × 220 × 100
27,6
0381435001
TP 40
M 80 × 120
500 - 1500
6
170
233
150
182
46 × 240 × 110
35,5
0381440002
M 90 × 115
500 - 1500
6
170
233
150
182
46 × 240 × 110
36,5
0381440000
M 90 × 150
500 - 1500
6
170
233
150
182
46 × 240 × 110
38,0
0381440003
M 100 × 150
500 - 1700
6
170
233
150
182
46 × 240 × 110
39,8
0381440001
All normal threads available from inch system to rround thread. Other threads can be supplied.(TPSO)
